1. 设计流量
格栅的设计应接纳最大流量。凭证《室外排水设计标准》（GB50014-2021），处置惩罚修建物的个（格）数不少于2个（格），便于磨练维护 ；同时按并联设计，可使污水的运行更为可靠、无邪和合理。若是设计两个格栅并联，每个格栅应凭证1/2*Qmax设计。（Qmax指污水处置惩罚厂的最大流量，下同。）
顺便提一下粗格栅后提升泵站水泵的选型。提升泵站的水泵也是凭证最大流量举行选型，一样平常选择潜污泵，水泵台数不应小于2台，且应装备用泵。台数小于即是四台时，设一台备用泵：也就是两用一备、三用一备、四用一备（中型污水处置惩罚厂一样平常就是3-5台）。台数大于即是五台时，应设2台备用泵，就是五用两备（潜水泵可现场备用1台，库存备用1台）。最多不宜大于8台（大型污水处置惩罚厂才可能用到这么多台）。
相关阅读：水课丨污水系统的设计流量
2. 格栅栅条间隙宽度
凭证《设计标准》，粗格栅栅条间隙宽度：机械扫除时宜为16mm~25mm，人工扫除时宜为25mm~40mm，特殊情形最大栅条间隙可接纳100mm ；细格栅栅条间隙宽度宜为1.5mm~10mm。

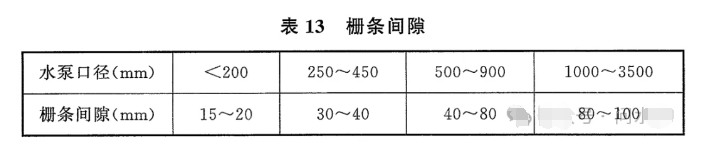

水泵前，格栅除污机栅条间隙宽度应凭证水泵入口口径按下表选用。关于蹊径式格栅除污机、回转式固液疏散机和转鼓式格栅除污机的栅条间隙或栅孔可按需要确定。
如泵站较深，泵前格栅机械扫除某人工扫除较量重大，可在泵前设置仅为 ；に谜Ｔ俗摹㈠幸？矶冉洗蟮拇指裾ぃ矶绕局に靡，外洋资料以为可大到100mm）以镌汰栅渣量，并在处置惩罚修建物前设置间隙宽度较小的细格栅，包管后续工序的顺遂举行。这样既便于维修养护，也不会增添投资。
膜处置惩罚工艺和曝气生物滤池工艺需要将细小物质清静可靠地疏散出去，例如头发和细小纤维物质等，阻止引起膜组件或滤池填料梗塞而无法正常事情，因此膜处置惩罚工艺和曝气生物滤池工艺前一样平常需要设置超细格栅作为预处置惩罚工艺。凭证海内外工程现实应用情形，超细格栅栅条间隙宜小于或即是1mm。
3. 进水渠宽度B1

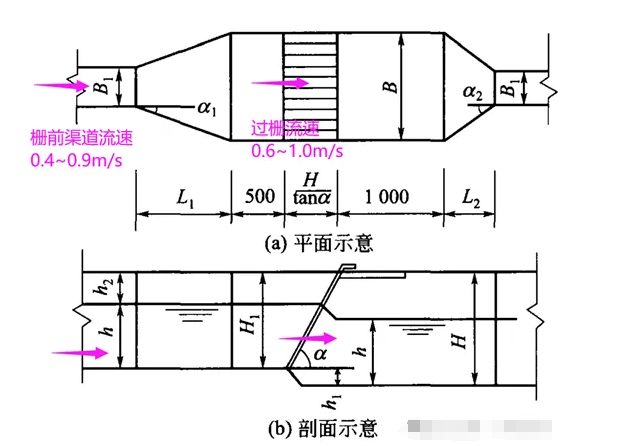

进水渠宽度B1不是随意取值的。格栅前渠道内的水流速率一样平常接纳0.4m/s~0.9m/s，拜见崔玉川设计书P24设计参数第7条？梢韵仍ど枰桓鼋宽度B1，然后盘算进水渠道内的流速，在0.4m/s~0.9m/s规模内就可以。注重栅前进水渠道流速凭证实渠盘算（v=Q/B1/h），和过栅流速（通过格栅的流速）不是一回事（见下图）。
4. 格栅装置角度

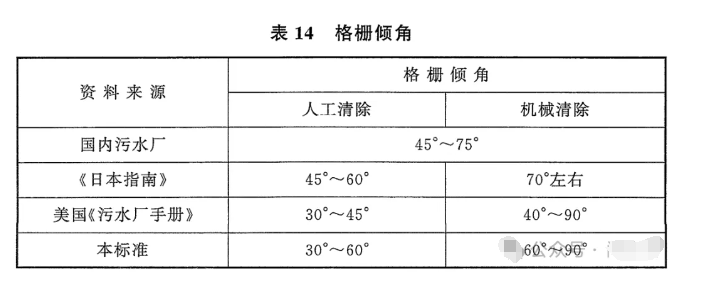

凭证《设计标准》，除转鼓式格栅除污机外，机械扫除格栅的装置角度宜为60°~90°。人工扫除格栅的装置角度宜为30°~60°（现在都会污水处置惩罚厂一样平常都接纳机械扫除格栅）。下表展示了海内外接纳的格栅倾角数据。
5. 栅条宽度
若是发明设计的格栅水头损失很大，或许率是设计的栅条宽度取得太宽了。栅条宽度太宽，栅条的阻力很大，会造成很大的水头损失，还会铺张钢材，降低过水流量？梢圆檎乙恍└裾さ耐计蛘呤忠詹问，发明岂论是粗格栅照旧细格栅，栅条宽度一样平常都是0.01m，也就是1cm。
*要注重有的参数是可以在合理规模内自行调解的，有的参数是不宜变换的。怎样知道哪些参数能变换，哪些不可变换呢——认真的思索+履历的积累。
6. 格栅宽度与栅前水深
凭证履历，中型污水处置惩罚厂粗格栅宽度或许一米左右，细格栅两米左右。若是凭证例题算出来的格栅很宽，或许率是栅前水深取值取小了。
格栅槽断面只管接纳矩形的水力最优断面，即矩形断面的底宽为水深的两倍。若是格栅槽的净宽是1m，那么水深在0.5m左右较量好。这样设计的利益是：在过水断面面积、水力坡降和渠道粗糙系数一定的条件下，可通过最大的流量。

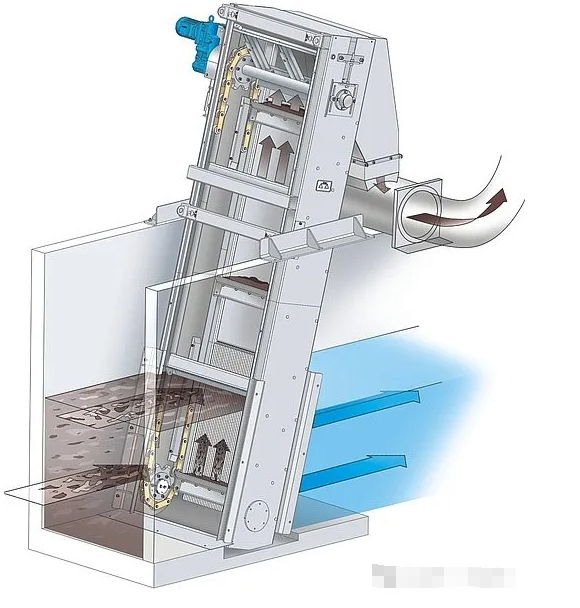

7. 格栅装备选型

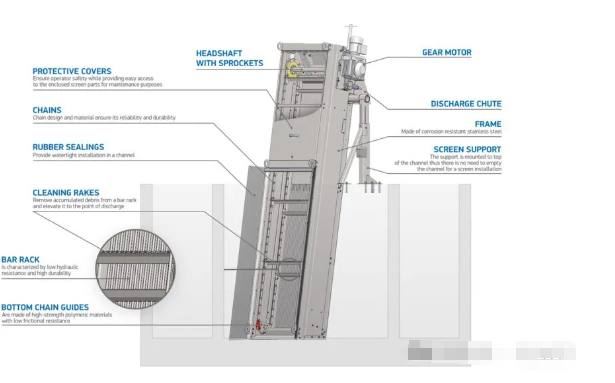

格栅装备选型可以从《给水排水设计手册》第11册常用装备中选，可是这个设计手册有点老旧了 ；箍梢栽谕纤阉，查找生产格栅装备的厂家。通常厂家都会在网站上果真产品信息。凭证例题凭证设计盘算效果（可以凭证设计流量，或者凭证盘算的栅条间隙和格栅宽度），选择一个合适的格栅型号。虽然现在有许多厂家也可以凭证客户需求举行“个性化定制”。

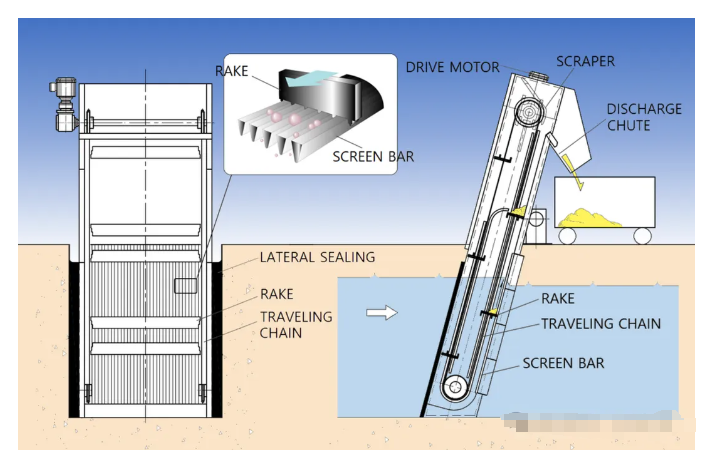

需要注重参考的设计公式可能有差别。有的公式盘算的宽度是“栅槽宽度”，例如算出来是1.1m宽的栅槽，设计的栅槽一样平常比格栅机的宽度多0.2m（这0.2m的误差由格栅机双方的橡胶皮阻挡，如下图所示），那么就应该选一个0.9m宽的格栅机。有的公式盘算的是格栅机的“装备宽度”，例如算出来是1.1m的格栅机宽度，就应选一个1.1m宽的格栅机。若是格栅机选大了，装置不进去 ；若是选小了，格栅侧边有逍遥就会跑水。
再例如设计两组格栅，关于都会污水处置惩罚厂选2个格栅机就足够了（即一个栅槽装置一台），没须要在每个槽内里装置多台。
8. 流量校核和过栅流速校核
格栅装备选型后，需要举行流量校核和过栅流速校核。流量校核就是校核仅有一台格栅运行时是不是能通过0.75*Qmax，且此时过栅流速切合标准要求（0.6m/s~1m/s），以知足装备磨练等特殊情形的要求。别的，还需要校核每台格栅1/2*Qmax时的过栅流速是否切合标准要求（0.6m/s~1m/s）（凭证设计盘算效果选型通常是会切合的）。
过栅流速是经由栅条间隙的流速。校核过栅流速时需要注重接纳的公式是包括栅条间隙的公式（如下）。
校核时，栅条间隙数目n等参数应凭证选型的装备来校核，例如设计盘算的粗格栅装备1100宽，但装备选型选了1200，那么应该校核的是选的这个1200宽的粗格栅是否知足要求。
还需要注重的是，接纳0.75*Qmax校核过栅流速时，若是还用之前设定的水深来代入盘算，过栅流速一定是会变大的？梢韵胂蟮绷髁吭鎏硎，若是要维持一定的流速规模，水深也是要随之增添的。以是此时可接纳更深的水深来盘算过栅流速，但需要注重超高是否能知足要求（从高程安排来看，对粗格栅来说，要包管污水不会回灌到入场污水干管中 ；对细格栅来说，超高要包管污水不会外溢）。
*欧盟标准BS EN 12255-3:2000《污水处置惩罚厂第3部分：预处置惩罚》划定过栅流速在最大流量下不凌驾1.2m/s ；《日本指南》为0.45m/s ；美国《污水处置惩罚厂设计手册》（1998年）为0.6m/s~1.2m/s ；法国《水处置惩罚手册》（1978年）为0.6m/s~1.0m/s。
9. 超高
格栅盘算的例题中，格栅进水槽的超高取值为0.3m。细格栅在提升泵站后，通常设置在地面以上，超高0.3m一样平常不会有问题。粗格栅超高0.3m有没有问题呢，或许率有很大的问题。
由于粗格栅的格栅井前毗连入场污水干管，那就要思量入场污水干管的现实埋深 ；匾湟幌屡潘芡纳杓，最后进污水处置惩罚厂的污水干管是不是都深埋在地下？因此，都会污水处置惩罚厂第一道格栅的进水槽超高一定不止0.3m，粗格栅栅槽的总高度通常也是很高的（此时装备大多需要定制）。
以是，需要首先凭证入场污水干管管径、管内底标高（使命书告诉了）以及设计标准中关于排水管渠设计流速和设计充满度的要求，盘算污水干管管内水面标高，从而估算栅前水面标高（重力流允许进水井水面和格栅水面之间小有落差），然后再横跨地坪标高0.2~0.3m定特殊栅槽的顶标高（若是没有横跨地面，在暴雨季节，大宗的雨水夹带着泥沙等进入处置惩罚系统，除了给后续处置惩罚增添肩负外，沙粒的增添会导致污水提升泵磨损加重）。以是，粗格栅槽的顶至栅前水面的距离才是格栅槽的现实超高，如下图所示。后期在画高程安排图时，也要注重这一点（粗格栅的栅槽是通到地面的，而不是埋了厚厚的土）。
10. 栅渣量
被格栅截留的物质叫做栅渣（不是冰糖葫芦谁人山楂）。逐日栅渣量是盘算单个格栅天天爆发的栅渣量，用来确定单个格栅接纳怎样的清渣方法。以是若是是两组格栅，那么盘算单个格栅逐日栅渣量时应接纳1/2*Qmax。而为了改善劳动和卫生条件，现在的都会污水处置惩罚厂基本都是要接纳机械清渣方法的。
粗格栅和细格栅的栅条间隙差别，W1（每1000m3污水爆发0.1m3~0.01m3的栅渣量）取值差别。细格栅的栅条间隙小，相对粗格栅来说应取更高的值，体现能够截留更多的栅渣。因此关于相同的进水水质来说，细格栅的逐日栅渣量应该比粗格栅更高。但都会污水处置惩罚厂现实运行可能未必是这么回事，由于细格栅通常设置在粗格栅之后，污水到细格栅时已经被去除了一部分较大的漂浮物和悬浮物了。
另外，盘算栅渣量时所接纳的污水流量转变系数K，应凭证《设计标准》（GB50014-2021）来取值。课本中的转变系数已是老通书了。
*现有的课本或者设计书中有的参数或设计理念还未凭证新版《设计标准》更新。当课本或设计书与《设计标准》纷歧致时，以《设计标准》为准。
11. 盘算草图
单体修建物的盘算草图是得分点。不画就成为了扣分点。
